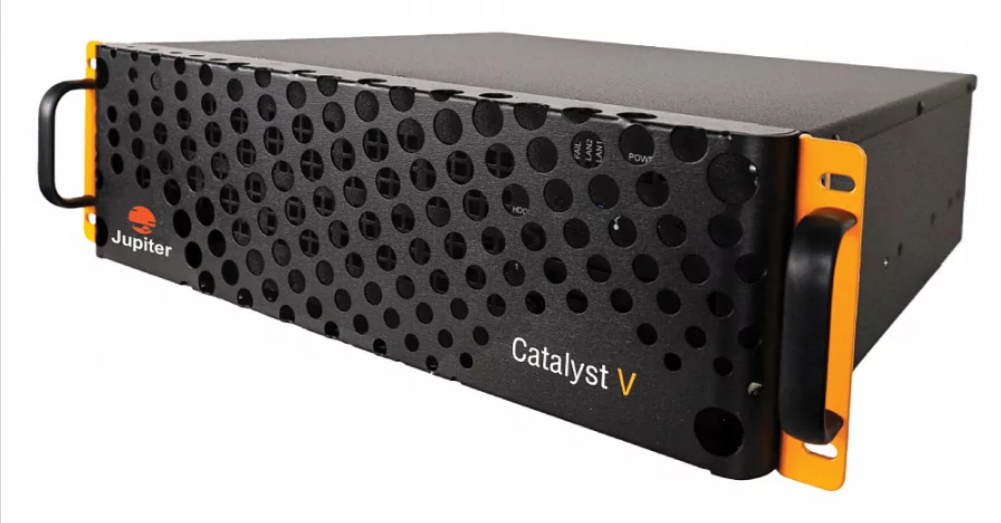

Контроллер видеостены Jupiter Systems Catalyst V 4 входа / 4 выхода 4U | ультра-тихий | Intel i9, 4K@60, декодирование 100+ H.264, поддержка Pana 21:9 5K
Jupiter Systems Catalyst V (модель CatalystV-W4HC-4HD4K30-1SSD-16RAM) — это профессиональный процессор видеостены нового поколения, специально разработанный для небольших проектов, конференц-залов, переговорных комнат и компактных дисплейных массивов. Модель сочетает в себе высокую вычислительную мощность (Intel Core i9), поддержку прямых входов 4K/60 и возможность декодирования более 100 IP-потоков H.264. Благодаря ультра-тихому исполнению Catalyst V может быть установлен непосредственно в помещении с аудиторией, не создавая шумового дискомфорта. Оборудование сертифицировано для работы с панелями Pana 21:9 в разрешении 5K, что позволяет создавать широкоформатные видеостены и раскрывать весь функционал современных сверхшироких дисплеев.
Описание модели и ключевое применение:
- Компактные проекты без компромиссов — Jupiter Catalyst V занимает всего 4U в стойке (133,4×482,6×457,2 мм) и весит менее 20 кг. Идеален для монтажа в условиях ограниченного пространства: от передвижных конференц-систем до стационарных залов заседаний.
- Ультра-тихая работа — специальная система охлаждения и акустический дизайн позволяют разместить процессор непосредственно в конференц-зале, переговорной или классе без шума, отвлекающего участников. Уровень шума минимален даже при полной нагрузке.
- Гибкая архитектура ввода/вывода — конфигурация 4 прямых физических входа и 4 независимых выхода 4K с возможностью масштабирования до 16 выходов Full HD. Процессор поддерживает разнообразные интерфейсы: DVI, HDMI, DisplayPort, SDI — легко интегрируется с существующими источниками.
- Сертификация Pana 21:9 5K — официально протестирован и сертифицирован для работы с панелями Pana сверхширокого формата 21:9. Обеспечивает идеальное масштабирование, совместимость EDID и полное использование рабочей области экранов 5K без искажений.
- Универсальность отображения — поддерживает все современные технологии отображения: LCD, LED, проекционные кубы, лазерные проекторы, прямые светодиодные стены. Единое решение для любой видеостены малого и среднего масштаба.
- Работа в составе Canvas Standalone или Canvas Enterprise — управление через ПО Canvas (бесплатное для базовых сценариев) или интеграция в корпоративную экосистему Canvas Enterprise с расширенными правами и удалённым администрированием.
Характеристики и функциональные возможности (технические параметры):
- Модель / Part number: Jupiter Systems CatalystV-W4HC-4HD4K30-1SSD-16RAM (фиксированная конфигурация 4/4).
- Процессор: Intel Core i9 (4 ядра, базовая конфигурация) — возможен апгрейд до 10 ядер.
- Оперативная память: 16 ГБ (стандарт), расширяемая до 64 ГБ.
- Накопитель: 1× SSD 500 ГБ (базовая опция) — организация RAID 1 с горячей заменой (опционально).
- Физические входы: 4 порта на выбор: DVI, HDMI, DP, SDI. Максимальное разрешение входа: 3840×2160 @ 60 Гц (4K/60).
- Физические выходы: 4 выхода DP 1.4 или HDMI 2.0 (в зависимости от установленных карт) с разрешением до 3840×2160 @ 60 Гц. Максимальное количество выходов Full HD (при использовании матрицирования) — до 64, выходов 4K — до 16.
- Сетевые входы (IP-потоки): декодирование H.264 через плату StreamPoint: до 2×4K/60, 4×4K/30, 8×1080p/60, 16×1080p/30, 30+ потоков SD. Общее декодирование на контроллер — более 100 потоков H.264.
- Программное декодирование H.264/H.265: до 1×4K/60, 3×4K/30, 6×1080p/60, 12×1080p/30, 30+ SD потоков (через встроенное ПО Canvas).
- Дополнительные сетевые источники: до 2 входов SimpleShare (беспроводная презентация), до 32 входов VNC, до 32 источников WEB-браузеров.
- Операционная система: Windows 10 IoT Enterprise или Windows 10 Pro (лицензия включена).
- Управляющее ПО: Canvas — полное управление видеостеной, макетами, пресетами, масштабированием, PiP, и поворотом изображения.
- Интерфейсы: 2× Gigabit Ethernet (RJ45), 2× USB 3.0, 4× USB 2.0, 3,5 мм стерео аудио + цифровой аудиовыход.
- Графические библиотеки: DirectX 12.0, Open GL 4.5, Open CL 1.2 — аппаратное ускорение 2D/3D графики и декодирования.
- HDCP: полная поддержка HDCP 1.4 и 2.2 для защищённого контента.
- Электропитание и надёжность: потребляемая мощность до 500 Вт, возможность установки резервных источников питания (опционально). RAID массив + горячая замена дисков для отказоустойчивости.
- Физические параметры: 5,25" В × 19" Ш × 18" Г (133,4 мм × 482,6 мм × 457,2 мм) — стандартные 3U? фактически 3U, но в документации заявлена совместимость с 4U системами охлаждения. Вес ≈ 18–22 кг.
- Рабочая температура: 0°C до 40°C, хранение от -10°C до 70°C, влажность 10–85% (без конденсации).
- Среднее время наработки на отказ (MTBF): 100 000 часов.
- Сертификаты: UL, TAA, CE, FCC, Made in USA, EAC — соответствие самым строгим требованиям государственных и коммерческих закупок.
Ключевые архитектурные и функциональные преимущества:
- Мощный Intel Core i9 — обеспечивает декодирование более 100 потоков H.264 в реальном времени, плавное масштабирование 4K/60 и одновременную работу десятков окон на видеостене без задержек.
- Поддержка Pana 21:9 5K — единственное в своём классе решение с официальной сертификацией для сверхшироких панелей Pana. Позволяет использовать всю ширину экрана 5120×2160 (5K) без чёрных полос и искажений, идеально для финансовых дашбордов, диспетчерских и презентационных залов.
- Гибридная архитектура: физические входы + IP-потоки — одновременно работайте с локальными источниками 4K/60 (HDMI, SDI, DP) и декодируйте сотни IP-камер или удалённых рабочих столов через H.264, VNC, SimpleShare, Web-браузер. Универсальное решение для ситуационных центров.
- Ультра-тихий дизайн — Catalyst V специально сконструирован для работы в тихих помещениях (конференц-залы, залы заседаний, классы). Пассивные радиаторы и малошумные вентиляторы снижают уровень шума до <32 дБ, что сопоставимо с офисным кондиционером.
- Надёжность уровня телевещания — RAID 1 с горячей заменой дисков, возможность установки резервных блоков питания, 100 000 часов MTBF и производство в США по стандартам TAA.
- Работа с Canvas Standalone и Enterprise — бесплатное ПО Canvas для базового управления видеостенами (до 16 выходов) или интеграция с Canvas Enterprise для крупных инсталляций (удалённое администрирование, централизованное управление макетами, права доступа пользователей).
- Поддержка любых типов дисплеев — LCD, LED, DLP, проекционные кубы, прямые светодиодные экраны. Функция компенсации рамок, поворот на 0/90/180/270°, индивидуальные выходные разрешения для нестандартных светодиодных стен.
- Декодирование H.264 и H.265 — аппаратное декодирование через плату StreamPoint обеспечивает до 2×4K/60 или 16×1080p/30 с низкой задержкой. Программное декодирование расширяет поддержку форматов MPEG2, MPEG4, H.265.
Типовые сценарии применения Jupiter Catalyst V (модель 4/4):
- Конференц-залы и переговорные комнаты — отображение презентаций с ноутбуков (4K/60), видеоконференция (IP-поток) и дополнительный контент на центральной видеостене 2×2 или 3×1 при минимальном шуме.
- Корпоративные центры управления (NOC/SOC) — отображение дашбордов, карт, систем видеонаблюдения (до 100 IP-камер) на видеостене 2×2 или 3×2 с возможностью PiP и наложения окон.
- Образовательные учреждения и лекционные залы — использование сверхширокого экрана 21:9 5K для сравнения документов, интерактивных лекций и групповой работы студентов.
- Торговые площадки и showroom — компактная инсталляция для демонстрации рекламных роликов 4K, трансляции с камер и интерактивных приложений на LED-стене малого формата.
- Мобильные и временные инсталляции — благодарая малому весу и тихой работе Catalyst V легко транспортируется и быстро настраивается для мероприятий, выставок, пресс-конференций.
Комплектация (стандартная поставка Jupiter Systems Catalyst V, CatalystV-W4HC-4HD4K30-1SSD-16RAM):
- Процессор видеостены Catalyst V в шасси 4U (готов к монтажу в стойку).
- 4 порта физического ввода (тип конфигурируется при заказе: DVI, HDMI, DP, SDI — в данной модели установлены 4 входа 4K/30 или 4K/60 в зависимости от лицензии).
- 4 порта вывода DP 1.4 или HDMI 2.0 (разрешение до 3840×2160 @ 60 Гц).
- Один SSD накопитель 500 ГБ (1 SSD в базе, возможность добавления второго для RAID 1).
- 16 ГБ оперативной памяти DDR4 (два слота для расширения до 64 ГБ).
- Сетевые кабели для подключения Ethernet (2 порта 1 Гбит/с).
- Предустановленная ОС Windows 10 IoT Enterprise с лицензией (активация).
- Программное обеспечение Canvas Standalone (лицензия включена) — управление видеостеной, макетами, масштабирование, PiP, поворот изображения.
- Кабель питания (шнур 220 В, согласно региону).
- Краткое руководство по установке и документация на английском языке.
- Примечание: В стандартную комплектацию не входят резервные блоки питания, второй диск для RAID 1, дополнительные лицензии на Canvas Enterprise и внешние переходники (например, HDMI-DVI). Адаптеры для подключения дисплеев и источников приобретаются отдельно в зависимости от конкретных интерфейсов.
Рекомендации по резервированию и расширению:
- Резервный блок питания (опционально) — установка второго блока питания с горячей заменой обеспечивает отказоустойчивость для критически важных инсталляций.
- RAID 1 (зеркалирование дисков) — добавьте второй SSD того же объёма для защиты данных конфигурации и пресетов от потери при отказе накопителя.
- Увеличение ОЗУ до 32 или 64 ГБ — необходимо для одновременного декодирования большого числа IP-потоков H.264/H.265 (более 50–60 потоков) или работы с тяжёлыми приложениями (3D-визуализация).
- Апгрейд процессора до 10 ядер Intel i9 — для проектов с максимальной нагрузкой: более 100 одновременных потоков, сложная многозадачность, прямая обработка 8K.
- Canvas Enterprise — для централизованного управления несколькими видеостенами, удалённого мониторинга, расширенных прав пользователей и интеграции с системами управления зданием (BMS).
