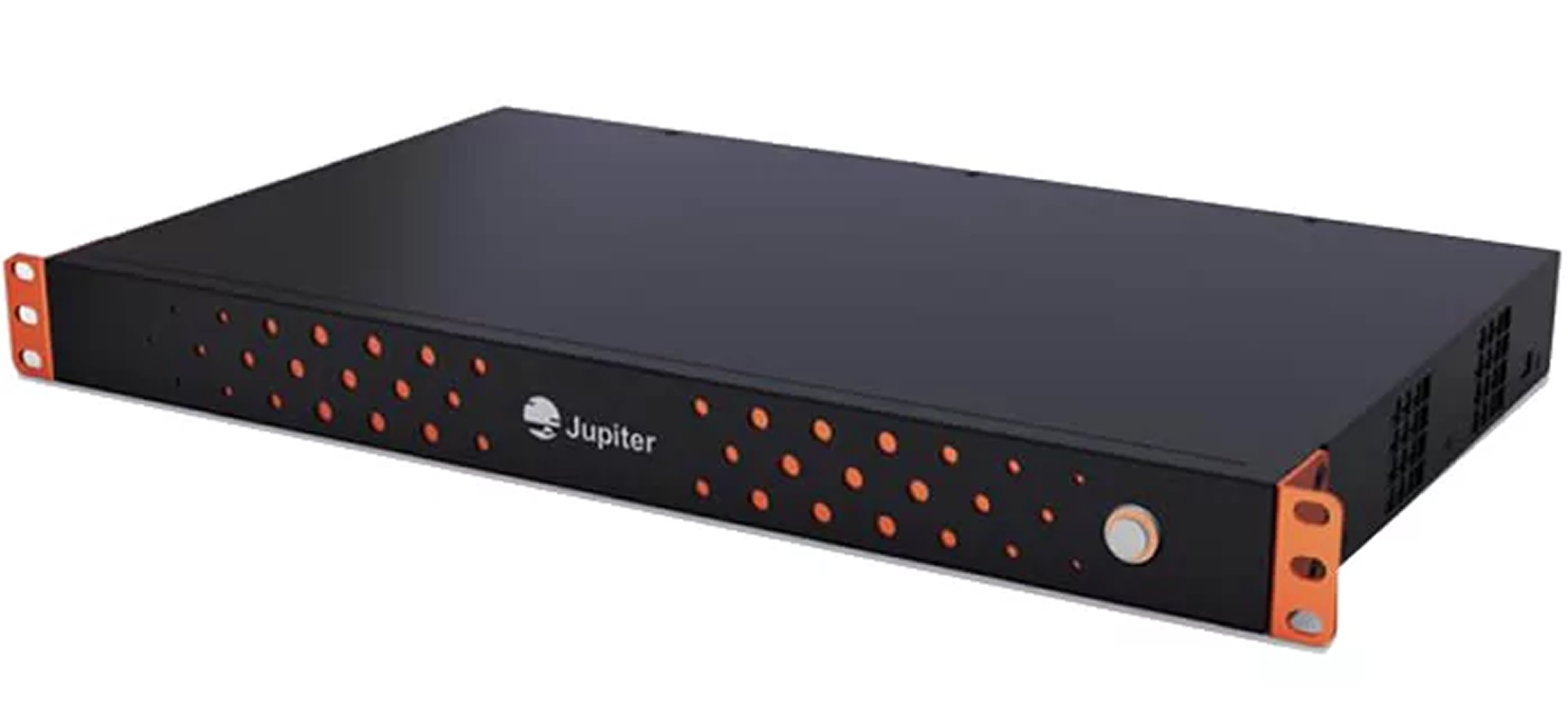

Контроллер видеостены Jupiter Systems J148 4 входа / 8 выходов 1U | аппаратная FPGA-архитектура | без ОС, переключение ≤ 20 мс, работа 24/7, HDCP-совместимый
Jupiter Systems J148 — это профессиональный аппаратный контроллер видеостен, построенный на чистой FPGA-матрице без встроенной операционной системы. Модель в компактном корпусе высотой 1U специально разработана для круглосуточной работы в критически важных средах, где надежность и стабильность имеют первостепенное значение. Устройство обеспечивает 4 входа HDMI и 8 независимых выходов HDMI на дисплеи. Благодаря параллельной аппаратной архитектуре, контроллер гарантирует переключение источников за менее 20 мс и вызов сцен (макетов) за менее 16 мс с идеальной синхронизацией кадров. J148 идеально подходит для видеостен среднего размера в диспетчерских пунктах, ситуационных центрах, залах совещаний, учебных аудиториях, торговых центрах, гостиницах, музеях и корпоративных цифровых вывесках (Digital Signage), где требуется исключительная надежность, компактность, простота установки и безупречное качество изображения с поддержкой 4:4:4.
Описание модели и ключевое применение:
- Критически важные инсталляции 24/7 — отсутствие встроенной ОС и использование чисто аппаратной FPGA-матрицы исключает сбои, зависания, вирусы и необходимость перезагрузок. Контроллер рассчитан на непрерывную работу в диспетчерских службах, пунктах мониторинга, системах охраны периметра и объектах с высокими требованиями к uptime.
- Компактная архитектура 4 входа / 8 выходов — шасси 1U оснащено 4 портами HDMI Type A для подключения источников сигнала (камеры, ПК, медиаплееры, декодеры) и 8 портами HDMI для вывода на дисплеи. Такая конфигурация оптимальна для видеостен 2×4, 4×2, 1×8, а также для управления несколькими независимыми группами дисплеев.
- Технология обработки 4:4:4 с глубиной цвета 24 бит — обработка видеосигналов без сжатия с полной цветовой субдискретизацией 4:4:4 и 8-битной обработкой на канал. Обеспечивается максимальная четкость текста, точная цветопередача и сохранение мелких деталей даже при масштабировании.
- Передовое управление окнами и гибкая компоновка — поддержка произвольного макета окон, масштабирования, растяжения и режима «картинка в картинке» (PiP). На одном дисплее можно отображать до 8 окон, а на всей видеостене — до 16 окон одновременно. Возможность наложения, обрезки источников и точного позиционирования. Неограниченное количество макетов (раскладок) для любых сценариев.
- Мгновенное реагирование и быстрая загрузка — загрузка всего за 20 секунд, переключение между источниками менее чем за 20 мс, смена макетов менее 16 мс. Это критически важно для оперативного контроля и динамических презентаций.
- Простота установки и интуитивное управление — удобное ПО управления для Windows, а также поддержка API (UDP/RS232) для интеграции с системами управления сторонних производителей. Гибкая настройка видеостены по геометрии и разрешению без ограничений.
- Совместимость с любыми типами дисплеев — поддерживаются ЖК, светодиодные (LED), кубические (DLP) и проекционные технологии отображения.
Характеристики и функциональные возможности (технические параметры):
- Модель / Partnumber: Jupiter Systems J148 (контроллер видеостен 4×8, 1U).
- Архитектура: FPGA (программируемая логическая интегральная схема) — аппаратная обработка без встроенной ОС, параллельная архитектура обработки.
- Максимальное количество входов: 4 источника (HDMI Type A).
- Максимальное количество выходов на дисплеи: 8 терминалов отображения (HDMI Type A).
- Максимальное разрешение входа/выхода: 1920 × 1200 @ 60 Гц (включая 1080p, WUXGA).
- Глубина цвета: 24 бит, 8-битная обработка на канал.
- Субдискретизация цвета: 4:4:4 (полная, без сжатия).
- Цветовое пространство: 8-битная обработка, 4:4:4.
- Физические порты: HDMI Type A (4 входа, 8 выходов).
- Управление окнами: произвольная компоновка, масштабирование, растяжение, картинка в картинке (PiP), до 8 окон на дисплей и до 16 окон на всю видеостену.
- Количество макетов (раскладок): неограниченное количество.
- Время загрузки: ≤ 20 секунд.
- Время переключения источника: ≤ 20 мс.
- Время создания окна: ≤ 16 мс.
- Время смены макета (раскладки): ≤ 16 мс.
- Управление и мониторинг: программное обеспечение для Windows, API (UDP или RS232).
- Поддержка HDCP: совместимость с защищенным контентом.
- Надежность и безотказность: MTBF (наработка на отказ) 100 000 часов.
- Электропитание и потребление: 550 Вт.
- Эксплуатационные условия: рабочая температура от 0°C до +40°C, температура хранения от -10°C до +70°C, рабочая влажность от 10% до 85% (без конденсации), влажность при хранении от 10% до 90% (без конденсации).
- Физические параметры: металлический корпус, высота 1U для монтажа в 19-дюймовую стойку, компактный и бесшумный дизайн.
- Сертификаты: UL, EMC Class A: FCC, CE, KC, RCM.
Ключевые архитектурные и функциональные преимущества:
- Нулевая зависимость от ОС и максимальная надежность — отсутствие встроенной операционной системы исключает вирусы, сбои ПО и необходимость перезагрузок. FPGA-матрица обеспечивает детерминированную задержку и стабильную работу 24/7 без обновлений.
- Реальное время и мгновенное переключение — переключение между источниками ≤ 20 мс и вызов макетов ≤ 16 мс делают контроллер незаменимым для ситуационных центров и диспетчерских, где важна каждая миллисекунда.
- Гибкость компоновки для любых задач — произвольное масштабирование, растяжение, наложение окон, режим «картинка в картинке». Неограниченное количество макетов под любую видеостену без ограничений по шаблонам.
- Качество изображения 4:4:4 без компромиссов — полная цветовая субдискретизация сохраняет четкость текста, тонкие линии и насыщенные цвета, что критически важно для картографии, медицинских изображений и дизайн-проектов.
- Простота развертывания и низкая стоимость владения — интуитивное ПО для Windows снижает время обучения персонала. Аппаратная архитектура не требует обновлений ОС, антивирусов и обслуживания ПО.
- Экономия места в стойке — высота 1U делает модель идеальной для мобильных стоек, телекоммуникационных шкафов и инсталляций с ограниченным пространством.
- Универсальная совместимость с дисплеями — поддержка LCD, LED, DLP-кубов и проекторов, а также гибкая настройка видеостены по геометрии и разрешению.
- Бесшумная и компактная конструкция — идеально подходит для установки в офисных помещениях, конференц-залах и других местах с повышенными требованиями к уровню шума.
Типовые сценарии применения Jupiter Systems J148:
- Диспетчерские и ситуационные центры: отображение систем видеонаблюдения, телеметрии, данных SCADA на видеостене 2×4 или 4×2 с возможностью быстрого переключения между источниками и вызова заранее настроенных макетов.
- Конференц-залы и переговорные комнаты: создание видеостены для презентаций, видеоконференций и демонстрации материалов с нескольких ноутбуков. Режим PiP позволяет выделить основной контент на фоне второстепенного.
- Торговые центры и аэропорты: цифровые вывески (Digital Signage) с динамическим контентом, расписаниями, рекламой. Надежная работа 24/7 без сбоев и зависаний.
- Учебные аудитории и конференц-залы университетов: одновременный показ учебных материалов с 4 источников (преподавательский ПК, документ-камера, ноутбук студента, видео) на большой видеостене.
- Музеи и выставочные центры: создание иммерсивных инсталляций с произвольной компоновкой видеоарта, масштабированием и наложением изображений без видимых задержек.
- Гостиницы и рестораны: банкетные залы с несколькими зонами отображения, трансляция спортивных событий с разных каналов на видеостене из 8 панелей.
Комплектация (стандартная поставка Jupiter Systems J148):
- Аппаратный контроллер видеостен Jupiter Systems J148 (шасси 1U, 4 входа HDMI, 8 выходов HDMI).
- Блок питания (встроенный, 550 Вт).
- Кабель питания (шнур 220 В, согласно региону поставки).
- Программное обеспечение для управления (приложение для Windows, доступно для скачивания).
- Краткое руководство пользователя по установке и настройке.
- Примечание: HDMI-кабели для подключения источников и дисплеев приобретаются отдельно. Рекомендуется использовать высокоскоростные HDMI-кабели с поддержкой разрешения 1920×1200 @ 60 Гц.
Рекомендации по установке и интеграции:
- Монтаж в стойку: устройство занимает 1U в 19-дюймовой стойке. Обеспечьте достаточную вентиляцию: рабочая температура до +40°C.
- Управление: для удаленного управления используйте ПО для Windows, а также открытые протоколы UDP или RS232 для интеграции с системами Crestron, AMX, Extron и другими.
- EDID-менеджмент: контроллер автоматически согласует EDID с подключенными дисплеями для оптимального разрешения и частоты обновления.
- Создание макетов (раскладок): неограниченное количество макетов окон с возможностью переключения между ними менее чем за 16 мс для динамических презентаций.
- Топологии видеостен: поддерживаются любые прямоугольные матрицы (1×2, 2×1, 1×4, 4×1, 2×2, 2×3, 2×4, 4×2, 1×8 и другие, до 8 выходов).
- Подключение источников: любые типы источников через HDMI, совместимость с HDCP-защищенным контентом.
